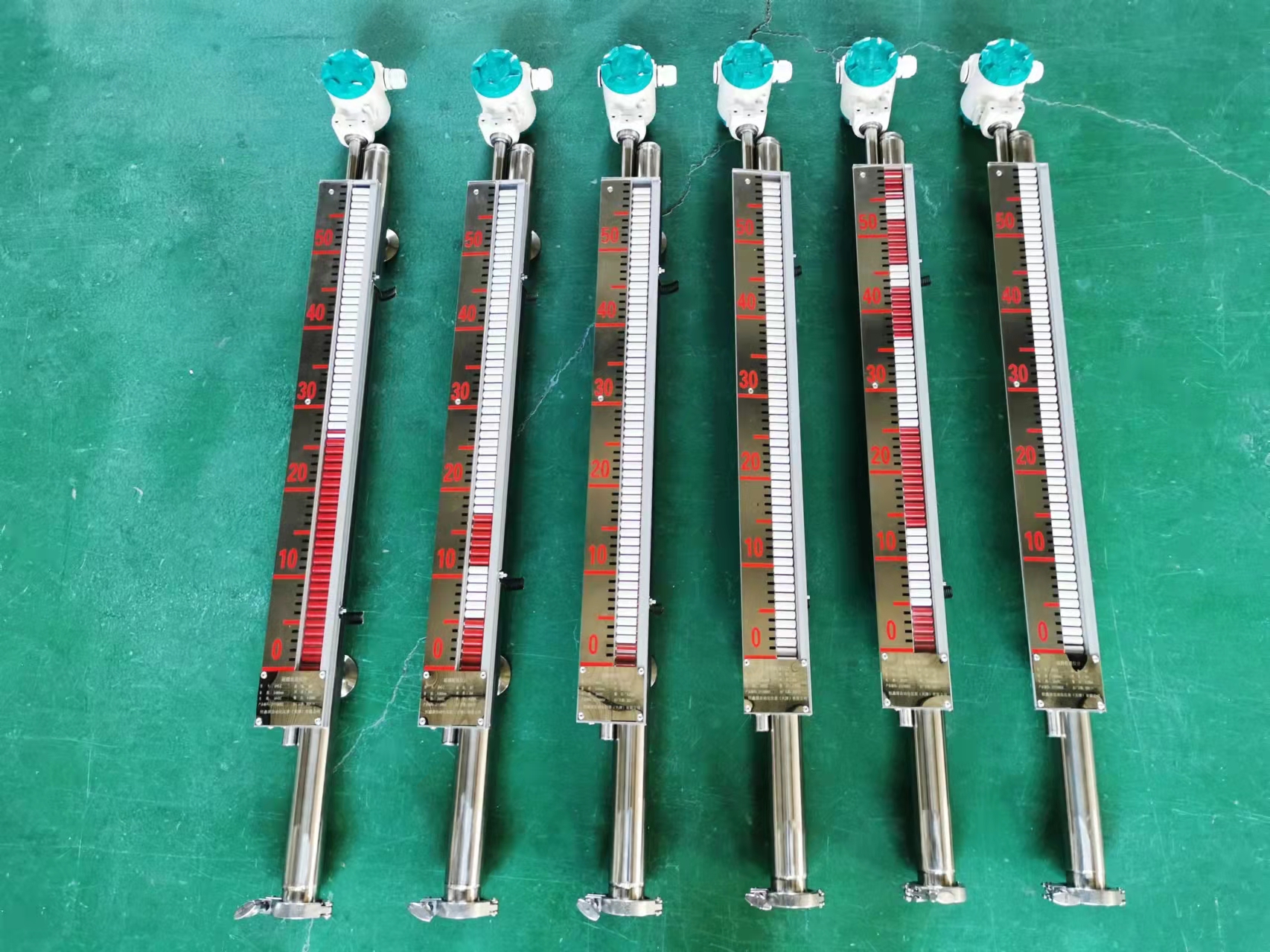

蒸汽夾套型磁翻板液位計屬多功能融合為一體儀表。可以稱之為防凍型磁翻板液位計,伴熱型磁翻板液位計等,它將液位變化傳遞給現場指示器指示出液位的實際高度。并配有液位報警器和液位遠傳裝置。液位報警器可實現液位上下極限值控制、限位報警和事故聯鎖。液體遠傳裝置可將液位變化線性地轉換成直流4~20mADC的電流信號，實現遠距離的液位指示、控制記錄。液位計具有隔爆、本質安全防護性能。北方尤其是室外的儲罐會因為氣溫較低導致液體結冰，這勢必導致依靠連通器原理工作的磁翻板液位計無法進行液位測量。蒸汽夾套型磁翻板液位計的優點就是能適應惡劣低溫環境，就能溫度降低時候起到一定的保溫作用，從而達到防止被檢測罐體內的溫度過低，使檢測的液體結冰而凍結的目的。
拓展閱讀<< 磁翻板液位計的缺點 磁翻板液位計雖然優點突出，但也有缺點和不足：磁翻板液位計精度較低，測量精度一般在±5.0mm~±10mm之間。磁翻板液位計有一定量程限制，大量程磁翻板液位計運輸不方便，且安裝體積比較大。磁翻板液位計經長期使用后，本體內如有介質的沉淀物，會影響浮子沿著波導管外的護導管上下移動，為避免被卡住，必須定時進行清潔。（溫馨提示：在對磁翻板液位計進行清潔前，要先關掉閥門，掃除筒體內的余留物質。清潔后按原樣安裝，浮子切忽倒置，密封墊應進行替換以防老化漏氣，擰緊螺釘。） 環氧氯丙烷項目中磁翻板液位計出現的故障 津制儀表小編為大家總結了環氧氯丙烷項目中磁翻板液位計相關的故障發現的原因，提出了相關的解決方法，希望可以幫助大家在遇到類似問題能盡快解決，恢復生產。故障現象有：1，磁翻板液位計刻度為零，無變化：檢查丙烯輸送泵（流量: 10 m3/h，揚程: 200 m)及管線閥門開啟狀況，泵的出口壓力及電機電流均處于正常輸送狀態，又對輸送管道及丙烯受槽進出口閥門進行檢查，閥門開關狀態正確無誤，罐體側面出口閥門有結霜現象，丙烯受槽壓力表顯0.42 MPa，溫度約為5 C，上述現象充分說明受槽內已有丙烯進入。經分析是液位計失靈，立即停止輸送丙烯，關閉受槽所有進出口閥門，處理液位計。將磁翻板液位計測量管最底閥門打開后，有少量丙烯流出并冒出白霧。拆下盲板，發現浮子被卡在測量管內，把整個液位計拆下，將兩頭盲板全打開，用艦45無縫鋼管從上端將浮子用大錘沖出，發現浮子已發生形變成麻花狀，不能上下浮而造成了磁翻板液位計失靈。丙烯在進入受槽后，受槽內部瞬間發生了溫度變化，導致磁翻板液位計浮子內的壓強迅速降低，形成負壓狀態，在外壓強力的作用下發生了形變，卡在測量管內，不能上下浮動，導致失靈。解決方法就是采用加壓受料的方式，可避免類似事件發生。 防爆型磁翻板液位計 防爆型磁翻板液位計則適用于易燃易爆的危險環境中，若需要電信號進行遠程傳輸，則可以與磁開關或遠傳變送器相配合使用，可以實現高低液位的報警動作和對液位遠程實時控制。磁翻板液位計的防爆等級屬等級標準，其中隔爆型磁翻板液位計高達ExdIICT6（磁開關/干簧管遠傳變送器），本安型磁翻板液位計高達ExiaIICT6（磁開關/干簧管遠傳變送器）。除此之外，磁翻板液位計的防護等級均有IP65、IP66/IP67可選，遠超國標IP54的要求，這些都為安全生產帶來了的保障，使磁翻板液位計更為穩定和可靠。 蒸汽夾套型磁翻板液位計 蒸汽夾套型磁翻板液位計屬多功能融合為一體儀表?？梢苑Q之為防凍型磁翻板液位計,伴熱型磁翻板液位計等,它將液位變化傳遞給現場指示器指示出液位的實際高度。并配有液位報警器和液位遠傳裝置。液位報警器可實現液位上下極限值控制、限位報警和事故聯鎖。液體遠傳裝置可將液位變化線性地轉換成直流4~20mADC的電流信號，實現遠距離的液位指示、控制記錄。液位計具有隔爆、本質安全防護性能。 磁翻板液位計在強腐蝕性液體中如何選擇材質？ 面對各種強腐蝕性液體，亞克力和PTFE的耐腐蝕性整體表現較好，是用于強腐蝕性液體測量的理想材質。 氫氟酸是氟化氫氣體的水溶液，清澈、無色、發煙、易揮發，有劇烈刺激性氣味，氫氟酸在濃度5mol/L以上會發生自偶電離，腐蝕性較強。根據氫氟酸的特性，在測量氫氟酸時，主體材質一般選擇塑料型PP材質即可，而對于通風條件好，儲罐又有一定壓力時可以選擇316L襯氟。 磁翻板液位計安裝形式 磁翻板液位計按照安裝形式劃分，常見的有側裝磁翻板液位計和頂裝磁翻板液位計兩種。底裝磁翻板液位計安裝于罐體的底部，但較為少見。側裝磁翻板液位計主要應用于大型罐體中，如儲油罐、消防水罐、成品罐、原料罐等，其測量范圍可隨意選擇；頂裝磁翻板液位計一般應用于球形罐、臥式罐、地下罐等，但由于頂裝磁翻板液位計缺少支撐，因此建議其長度高不要超過5米，否則建議在儀表兩側增加固定拉索。
|
